在樓宇自動化系統的系統集成中應用OPC(OLE for process control)技術可以很方便的實現分布式計算平臺的過程，有利于軟件互連，從而形成一個開放性系統。 Microsoft提出的ATL是一個基于C++平臺的框架，主要用于M icrosoft的組件對象模型(COM)的軟件開發。典型的OPC客戶機/服務器關系如圖所示。

使用ATL創建COM服務器，編寫相應對象完成如下任務:服務器接受客戶機的請求，從服務器的相應數據庫提取數據，傳送給客戶機。以客戶機提出請求需要查詢建筑物的溫度狀況為例，說明程序設計過程:

第1步:新建項目。在Projects選擇中ATL COM AppW izard，然后建立文件名(chengxu)。“Location”編輯框中指定工程的存放位置，然后單擊ok按鈕。

第2步:創建一個進程內服務器(Server DLL)。選擇的類型是動態鏈接庫“Dynamic Link Library——DLL”選項，單擊“Finish”按鈕。向?qū)⒆詣?dòng)產生相應的文件。然后出現“New Project Information”窗口告訴你向?qū)⒁獎?chuàng)建一些什么文件。確認后單擊OK按鈕。

第3步:創建新的ATL對象。確定在VC的IDE環境中見到“Workspace View”。選中后單擊右鍵并從彈出菜單中選擇“New A TL Ob ject”。選擇(Simp le Object)，在“Short Name”文本編輯框中輸入“First_ATL”。單擊“A ttributes”標簽。其中有幾組單選按鈕選項和幾個復選框。第一組單選按鈕是線程模型“Threading M odel”，取缺省值“Apartm ent M odel”。第二組單選按鈕是接口“Interface”，單擊“Dual”，也就是雙接口。最后，第三組單選按鈕是聚合“Aggregation”，因?yàn)椴幌肷婕敖涌诘木酆希栽诖诉x擇“No”。

第4步:將添加方法。選中“IFirst_ATL”后單擊右鍵并選擇“Add M ethod”。看到“Add M ethod to Interface”對話框。在下一個方法名編輯框“Method Name”中輸入方法名，后一個“Parameters”編輯框輸入使用的參數。方法名;shuju1參數則輸入[in] int Num1，long*Returnval采用一個輸入?yún)?shù)判斷用戶需要的查詢服務，其中Num1將對應服務器相應數據，Returnval為一個指針，進行查詢后的數據傳遞工作。添加相應的實現代碼。

第5步:數據庫銜接。在C lassview中加入MFC類，類名shu ju lian jie。在 Bass class:中選擇 CdaoRecordset并且銜接數據庫。見圖1。

第6步:加入處理數據對象方法。添加相應的實現代碼。

第7步:進行服務器測試。

用VC++測試這個COM服務器。

創建一個新的W in32控制臺應用程序。選擇“Win32 Console App lication”并取名為“Test_ ATL”。單擊OK按鈕并接受對話框中的缺省設置。單擊“Finish”按鈕，然后再按OK按鈕。這樣就創建好了一個新的工程。

向工程中添加一個文件。從彈出的窗口中選擇“C++Source File”并為它取名為“Test_ATL.cpp”。按下OK按鈕。這樣工程中就有了一個.cpp文件。

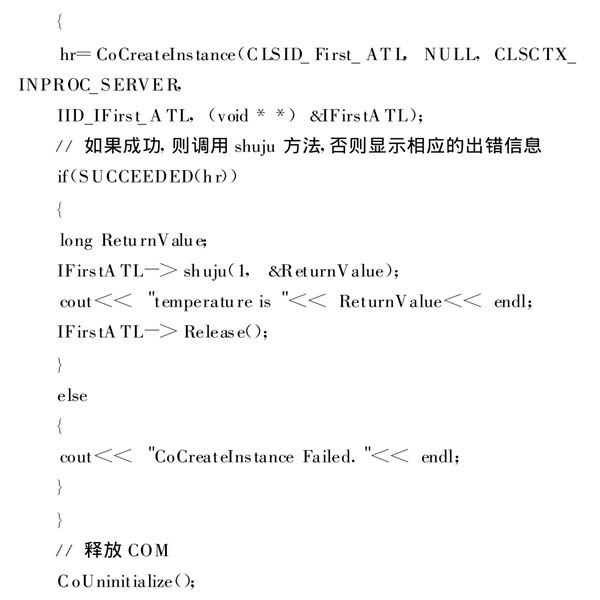

在這個文件中添加測試COM服務器的代碼:

服務器端運行后進行測試。測試程序?qū)um1=1。服務器得到請求，返回?cái)?shù)據，并得到輸出“temperature is 23C”。
